Dao phay cầu là một trong những loại dao chuyên dụng dùng để cắt phôi kim loại trong gia công CNC. Đặc biệt phù hợp với những chi tiết có bề mặt cong, 3D và các biên dạng đặc biệt khác nhờ phần đầu dao được thiết kế theo dạng bán cầu.
Cùng PMW Việt Nam tìm hiểu chi tiết về loại dao phay cầu này và những tiêu chí chọn lựa quan trọng cần biết.
Tìm hiểu về dao phay cầu
Dao phay cầu là gì?

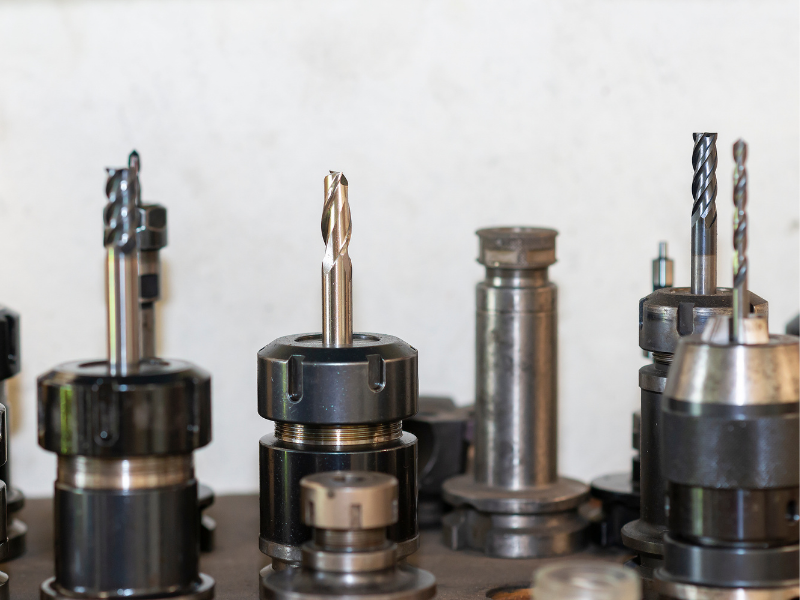

Dao phay cầu (thuật ngữ tiếng Anh là Ball Nose End Mill) là một loại dao phay ngón có phần đầu cắt dạng bán cầu, với bán kính cầu bằng một nửa đường kính dao. Thiết kế này cho phép dao tạo ra các bề mặt cong, rãnh có bán kính và biên dạng 3D phức tạp.
Khác với dao phay ngón đầu phẳng, thường được sử dụng để gia công mặt phẳng, rãnh và các bậc có góc vuông, dao phay cầu phù hợp hơn với những vị trí cần tạo hình cong hoặc chuyển tiếp giữa các bề mặt. Nhờ đó, dao thường được sử dụng trong gia công khuôn mẫu, lòng khuôn, cánh turbine, chi tiết có biên dạng tự do và các sản phẩm yêu cầu độ hoàn thiện bề mặt cao.
Dao phay cầu có thể được sử dụng trong cả nguyên công gia công thô, bán tinh và gia công tinh. Tuy nhiên, hiệu quả thực tế phụ thuộc vào đường kính dao, chiều dài phần cắt, số me, vật liệu phôi và chiến lược chạy dao được lập trình.
Đặc điểm cấu tạo dao phay cầu
Cũng như các loại dao phay nói chung, dao phay cầu có cấu tạo từ nhiều bộ phận, mỗi bộ phận đều sẽ đảm nhiệm chức năng riêng trong quá trình gia công.
Cụ thể gồm:
- Phần đầu cắt hình cầu: Đây là bộ phận quan trọng nhất của dao phay cầu, có thiết kế đặc trưng với biên dạng bán cầu, có bán kính bằng một nửa đường kính cắt. Chính nhờ phần đầu cầu này giúp tạo bề mặt cong, gia công các góc lượn và hoàn thiện những vùng có biên dạng 3D.
- Lưỡi cắt và rãnh thoát phoi: Lưỡi cắt là bộ phận trực tiếp cắt phôi và loại bỏ vật liệu để tạo hình chi tiết, các rãnh xoắn trên đầu dao giúp đưa phoi ra khỏi vùng gia công… Các loại có thể được thiết kế với 2, 3 hoặc 4 me cắt tùy theo vật liệu và mục đích sử dụng.
- Thân dao: Thân dao được thiết kế liên kết với đầu cắt, hỗ trợ độ cứng vững khi gia công, đáp ứng yêu cầu gia công từ chi tiết nhỏ đến các vùng sâu, khó tiếp cận.
- Chuôi dao: Được thiết kế tương thích với đường kính kẹp, loại bầu kẹp và tốc độ quay của trục chính, đảm bảo độ đồng tâm, giảm rung lắc trong quá trình gia công.
Ngoài các bộ phận chính kể trên, một số loại dao phay còn được phủ lớp chống mài mòn như TiAlN, AlCrN hoặc DLC, nhằm giúp tăng khả năng chịu nhiệt, giảm ma sát hoặc cải thiện tuổi thọ dao.
XEM THÊM: LIST ĐẦU KẸP DAO (TOOL HOLDERS) PMW ĐA DẠNG MẪU MÃ, CHẤT LƯỢNG GIÁ TỐT

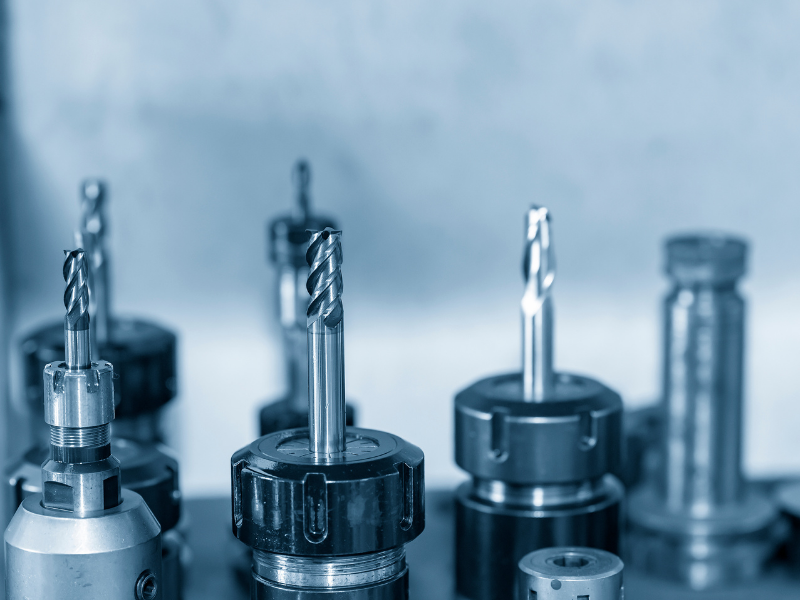

Phân loại dao phay cầu phổ biến
Dao phay cầu được phân loại dựa trên thiết kế chiều dài dao, vật liệu chế tạo, số me cắt và đặc điểm lớp phủ.
Phân loại theo vật liệu dao
- Dao phay cầu thép gió HSS: Có độ dai tương đối tốt, phù hợp với một số ứng dụng gia công ở tốc độ cắt vừa phải. Khả năng chịu nhiệt và chống mài mòn thường thấp hơn dao hợp kim cứng trong các điều kiện cắt tốc độ cao.
- Dao phay cầu hợp kim cứng Carbide: Có độ cứng và khả năng chịu mài mòn cao, phù hợp với gia công CNC yêu cầu năng suất, độ chính xác và chất lượng bề mặt. Đây là nhóm dao phổ biến trong gia công khuôn mẫu và cơ khí chính xác.
Phân loại theo số me cắt
- Dao phay cầu 2 me: Có không gian thoát phoi tương đối lớn, phù hợp với nhiều ứng dụng gia công nhôm, đồng, nhựa kỹ thuật… yêu cầu các nguyên công cần thoát phoi tốt
- Dao phay cầu 3 me: Là phương án trung gian giữa khả năng thoát phoi và độ cứng của lõi dao, tùy thuộc vào thiết kế cụ thể.
- Dao phay cầu 4 me: Thường có lõi dao cứng vững hơn và nhiều lưỡi cắt tham gia gia công, phù hợp với những nhu cầu gia công vật liệu thép, thép khuôn và gia công tinh khi điều kiện thoát phoi được kiểm soát tốt.
Phân loại theo chiều dài dao
- Dao phay cầu tiêu chuẩn: Phù hợp với các bề mặt có độ sâu thông thường, giúp duy trì độ cứng vững tốt
- Dao phay cầu dài: Có khả năng tiếp cận các vùng sâu hoặc vị trí bị giới hạn không gian
- Dao phay cầu cổ dài: Phần cổ được thiết kế thon hơn phần thân nhằm tăng khoảng hở khi gia công các hốc sâu, thành đứng hoặc bề mặt khuất

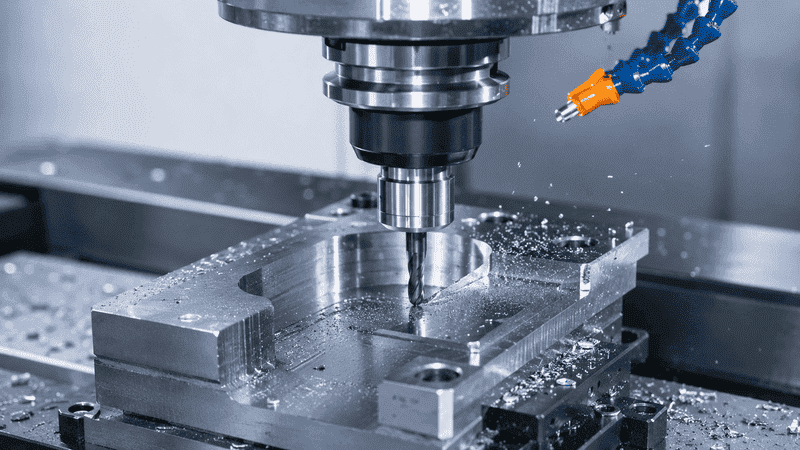

Dao phay cầu được ứng dụng trong những gia công nào?
Trong lĩnh vực gia công cơ khí chính xác, dao phay cầu được ứng dụng phổ biến trong các nhu cầu gia công tạo hình bề mặt cong, biên dạng 3D, hốc sâu phức tạp…
- Gia công bề mặt 3D: Tạo các bề mặt cong, bề mặt tự do và biên dạng chuyển tiếp trên chi tiết cơ khí
- Gia công khuôn mẫu: Phay lòng khuôn, lõi khuôn, bề mặt khuôn ép nhựa, khuôn dập và các chi tiết có hình dạng phức tạp
- Gia công rãnh bo tròn: Tạo rãnh có đáy cong, cung tròn và các vùng chuyển tiếp giữa nhiều bề mặt
- Gia công cánh và chi tiết khí động học: Hoàn thiện một số bề mặt cong trên cánh turbine, cánh quạt và chi tiết có biên dạng khí động học khi kích thước, vật liệu và khả năng tiếp cận cho phép.
- Gia công tinh: Hoàn thiện bề mặt sau nguyên công phay thô hoặc bán tinh, cải thiện độ đồng đều của bề mặt và giảm lượng vật liệu cần loại bỏ ở bước cuối.
Trong gia công thực tế, dao phay cầu thường được kết hợp với dao phay ngón đầu phẳng hoặc dao phay phá thô. Trong đó, dao phay ngón đầu đảm nhiệm vai trò loại bỏ lượng vật liệu lớn để tạo hình chi tiết, còn dao phay cầu xử lý các bề mặt cong và vùng chuyển tiếp.
XEM THÊM: DANH SÁCH MÁY TIỆN CNC PMW BEST SELLER TẠI THỊ TRƯỜNG VIỆT NAM
Giá dao phay cầu bao nhiêu? Bảng giá tham khảo năm 2026
Giá dao phay cầu phụ thuộc vào vật liệu chế tạo, đường kính, chiều dài dao, số me cắt, lớp phủ và thương hiệu. Không có một mức giá chung áp dụng cho tất cả các loại dao phay trên thị trường.
| Phân khúc sản phẩm | Giá tham khảo |
|---|---|
| Dao phay cầu phổ thông, kích thước nhỏ | Khoảng 50.000–150.000 đồng/dao |
| Dao phay cầu hợp kim cứng thông dụng | Khoảng 150.000–350.000 đồng/dao |
| Dao phay cầu dài hoặc có cấu hình chuyên dụng | Khoảng 250.000–750.000 đồng/dao |
| Dao phay cầu thương hiệu cao cấp hoặc yêu cầu kỹ thuật đặc biệt | Có thể từ vài trăm nghìn đến trên một triệu đồng/cây |
Những yếu tố ảnh hưởng đến giá dao phay cầu
- Vật liệu chế tạo: Dao sử dụng vật liệu càng cứng, càng bền thì giá sẽ cao hơn, chẳng hạn như hợp kim cứng thường có giá cao hơn nhiều dòng dao thép gió do đặc tính độ cứng, khả năng chịu mài mòn và yêu cầu sản xuất
- Đường kính và chiều dài dao: Dao có kích thước nhỏ, đường kính cắt nhỏ hoặc yêu cầu chiều dài đặc biệt có thể có mức giá cao hơn so với dao tiêu chuẩn
- Lớp phủ bề mặt: Các lớp phủ như TiAlN, AlCrN hoặc DLC cũng là một trong những tiêu chí ng không phải lớp phủ đắt hơn luôn cho hiệu quả tốt hơn trên mọi vật liệu
- Thương hiệu và yêu cầu kỹ thuật: Dao từ các thương hiệu chuyên dụng có thể có giá cao hơn nhờ khả năng kiểm soát chất lượng, độ chính xác hình học…
5 tiêu chí cần nắm khi mua dao phay cầu cho gia công CNC
Dưới đây là 5 tiêu chí quan trọng Quý doanh nghiệp cần nắm để lựa chọn loại dao phay cầu phù hợp:
- Vật liệu phôi: Chọn dao phù hợp với nhôm, đồng, thép carbon, thép khuôn hoặc thép đã tôi cứng để đảm bảo hiệu quả cắt gọt và tuổi thọ dao.
- Đường kính dao: Căn cứ vào kích thước chi tiết, bán kính lượn và độ sâu gia công. Dao nhỏ phù hợp với biên dạng phức tạp, dao lớn thích hợp với bề mặt rộng.
- Số me cắt: Dao 2 me hỗ trợ thoát phoi tốt; dao 3 – 4 me có thể tăng độ cứng vững, tùy thiết kế và điều kiện gia công.
- Lớp phủ dao: Lựa chọn TiAlN, AlCrN hoặc DLC theo vật liệu phôi và điều kiện cắt để tăng khả năng chống mài mòn, chịu nhiệt hoặc giảm ma sát.
- Thương hiệu và nhà cung cấp: Ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc minh bạch, hỗ trợ kỹ thuật và chế độ cung ứng ổn định.
Mua dao phay cầu gia công CNC ở đâu uy tín?
Khi tìm mua dao phay cầu, doanh nghiệp nên lựa chọn đơn vị cung cấp dụng cụ cắt gọt có thông tin sản phẩm minh bạch, đầy đủ thông số kỹ thuật và khả năng tư vấn theo nhu cầu gia công thực tế. PWM Việt Nam là thương hiệu cung cấp đa dạng các loại thiết bị, vật tư phụ trợ trong lĩnh vực CNC, trong đó có các loại dao phay như dao phay cầu, dao phay ngón, dao phay đầu…
Chọn lựa các sản phẩm dao phay do PMW cung cấp, Quý khách hàng có thể hoàn toàn yên tâm về:
- Sản phẩm chất lượng cao, bền bỉ và đáp ứng nhu cầu gia công liên tục
- Hàng chính hãng, nguyên tem nguyên mác
- Đa dạng mẫu mã, chi phí hợp lý
- Hàng sẵn kho, giao nhanh toàn quốc
Trên đây là những thông tin về dao phay cầu và những tiêu chí quan trọng cần biết khi có nhu cầu đầu tư. Liên hệ ngay với PMW Việt Nam để được hỗ trợ tư vấn và nhận báo giá tốt nhất nhé!
————
