Máy tiện CNC là thiết bị CNC được sử dụng rộng rãi trong các xưởng cơ khí chính xác, dùng để gia công các chi tiết dạng tròn xoay như trục, bạc, ren, mặt côn, mặt đầu… Vậy cấu tạo hệ thống máy tiện CNC gồm những bộ phận nào? Cách bảo dưỡng từng bộ phận để máy luôn chạy ổn định ra sao?
Cùng tìm hiểu chi tiết hệ thống máy tiện CNC trong bài viết dưới đây của PMW Việt Nam.
Hệ thống máy tiện CNC là gì?

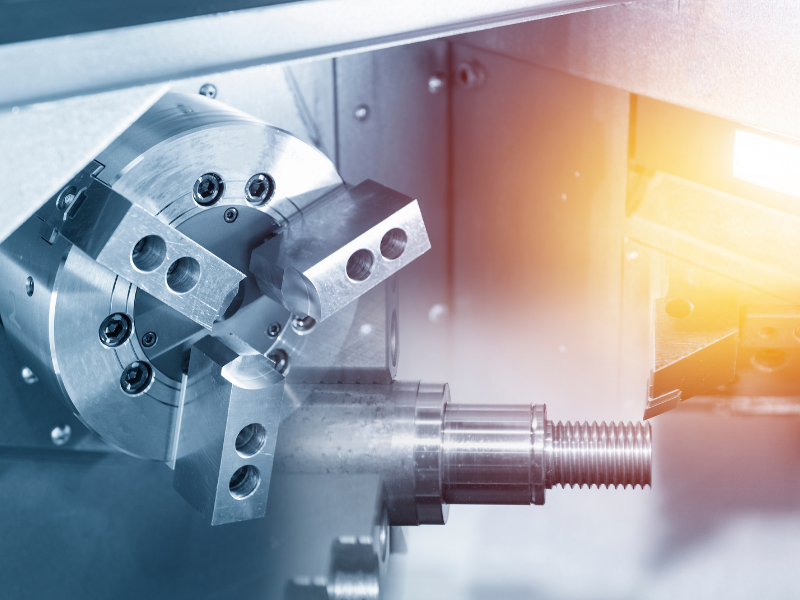

Hệ thống máy tiện CNC là tập hợp tất cả các bộ phận cần có trên máy tiện CNC. Bao gồm các bộ phận cơ khí, điện và hệ thống phụ trợ phối hợp với nhau để thực hiện quá trình gia công tự động theo chương trình được lập trình trước.
Xét về nguyên lý hoạt động, máy tiện CNC sẽ tạo ra chuyển động cắt dựa trên sự kết hợp giữa chuyển động quay của phôi và chuyển động tịnh tiến của dao. Phôi được kẹp trên mâm cặp và quay quanh trục chính, trong khi dao cắt di chuyển theo 2 trục là trục X và trục Z để loại bỏ vật liệu theo biên dạng yêu cầu.
Hệ điều khiển CNC sẽ tiếp nhận chương trình gia công, xử lý các lệnh G-code/M-code và điều phối hoạt động của trục chính, các trục chuyển động, đài dao cùng các hệ thống phụ trợ. Nhờ đó, một chương trình có thể điều khiển tuần tự nhiều nguyên công như tiện ngoài, tiện trong, tiện mặt đầu, cắt rãnh, tiện ren hoặc khoan.
Tùy theo cấu hình, các dòng máy tiện CNC cao cấp còn có thể được tích hợp thêm trục Y, trục C, trục phụ để thực hiện tiện phay cùng lúc trên cùng một máy.
ĐỪNG BỎ QUA: DANH SÁCH MÁY TIỆN CNC PMW CHẤT LƯỢNG CAO, GIÁ HỢP LÝ ĐƯỢC NHIỀU DOANH NGHIỆP TIN DÙNG
Hệ thống máy tiện CNC gồm những bộ phận nào? Chức năng là gì?
Một hệ thống máy tiện CNC hoàn chỉnh sẽ bao gồm nhiều cụm chi tiết khác nhau. Trong đó, mỗi bộ phận sẽ có cấu tạo chi tiết, mỗi chi tiết sẽ đảm nhiệm một chức năng riêng hoặc sẽ phối hợp đồng bộ để đem lại hiệu quả vận hành tối đa.

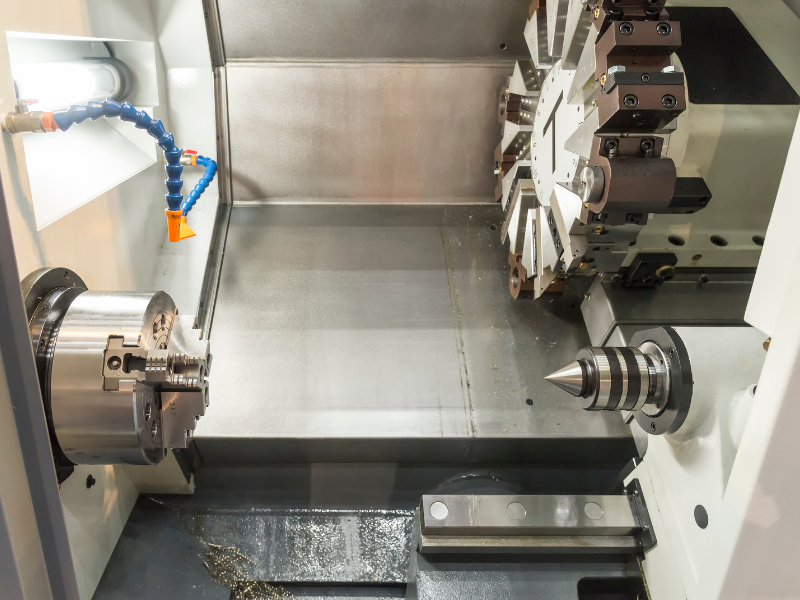

Phần thân máy và bàn máy
Trong hệ thống máy tiện CNC, nhất là những dòng máy phải gia công cắt nặng, cắt cứng với tốc độ cao, thì kết cấu thân máy cũng như hệ thống dẫn hướng đóng vai trò rất quan trọng. Giúp hạn chế rung động, hỗ trợ duy trì độ chính xác và chất lượng bề mặt chi tiết.
- Thân máy: Đây là kết cấu nền tảng của máy tiện CNC, có nhiệm vụ nâng đỡ các cụm chính như trục chính, bàn xe dao, đài dao và các cơ cấu chuyển động. Độ cứng vững của thân máy ảnh hưởng trực tiếp đến khả năng chống rung và độ ổn định khi cắt.
- Bàn máy: Tập trung hệ thống dẫn hướng cho các cụm chuyển động dọc theo máy, di chuyển chính xác nhằm đảm bảo chuyển động ổn định, hạn chế sai lệch trong quá trình di chuyển.
Trục chính và mâm cặp
- Trục chính: là bộ phận tạo ra chuyển động quay của phôi, đồng thời cung cấp tốc độ và mô-men xoắn cần thiết cho quá trình cắt.
- Mâm cặp: được lắp tại đầu trục chính dùng để kẹp giữ phôi. Tùy theo từng máy, mâm cặp có thể sử dụng cơ cấu kẹp thủy lực hoặc các phương thức kẹp khác nhau dựa trên nhu cầu gia công của doanh nghiệp.
Lưu ý: Doanh nghiệp cần cân nhắc chọn lựa thông số trục chính dựa trên từng loại vật liệu, đường kính phôi hoặc các yêu cầu gia công cụ thể.
Hệ điều khiển CNC
Hệ điều khiển CNC chính là bộ phận trung tâm xử lý của máy, có nhiệm vụ tiếp nhận chương trình gia công, tính toán toạ độ và truyền tín hiệu đến các cơ cấu truyền động theo chương trình CNC đã lập sẵn. Nhờ hệ điều khiển tự động vận hành máy, kỹ thuật viên có thể thiết lập và quản lý các thông số gia công quan trọng theo đúng yêu cầu như tọa độ, tốc độ trục chính, lượng chạy dao, bù dao cùng nhiều chức năng phụ trợ khác…
Một số hệ điều khiển thông dụng trên máy CNC gồm Fanuc, Mitsubishi, Siemens và một số hệ điều khiển chuyên dụng khác. Việc lựa chọn hệ điều khiển nên dựa trên khả năng lập trình của đội ngũ kỹ thuật, yêu cầu sản xuất và khả năng tích hợp với hệ thống máy CNC hiện có.
Đài dao (Turret)
Đài dao là bộ phận giữ và thay dao trong quá trình gia công. Tùy theo cấu hình, đài dao có thể bố trí nhiều vị trí dao, cho phép thực hiện liên tiếp các nguyên công mà không cần thay dao thủ công. Đài dao máy tiện CNC có thể chứa được nhiều loại dao cắt khác nhau như dao tiện thô, dao tiện tinh, dao cắt rãnh, dao tiện ren hoặc các dụng cụ khác…
Đối với những máy tiện CNC đa nhiệm, đài dao có thể được tích hợp hệ thống live turret (dao được gắn trực tiếp trên bàn máy) để thực hiện thêm các nguyên công phay, khoan hoặc taro.
Hệ thống truyền động và các trục X, Z
Hệ thống máy tiện CNC cơ bản thường sử dụng hai trục chuyển động chính là X và Z.
- Trục X kiểm soát chuyển động của dao theo phương hướng kính, ảnh hưởng trực tiếp đến đường kính gia công
- Trục Z điều khiển chuyển động của dao dọc theo chiều dài trục chính, phục vụ các nguyên công tiện dọc, tiện mặt đầu, tiện ren và nhiều dạng gia công khác
Để chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến, máy sử dụng các cơ cấu truyền động như vít me bi và hệ thống dẫn hướng. Cụm hệ thống này vận hành chính xác là yếu tố hàng đầu ảnh hưởng trực tiếp đến khả năng định vị và tính ổn định của máy.
Chống tâm
Chống tâm được sử dụng để hỗ trợ các chi tiết có chiều dài lớn hoặc có nguy cơ bị rung, võng trong quá trình gia công. Vì khi gia công tiện các chi tiết dạng trục dài, việc chỉ kẹp một đầu bằng mâm cặp có thể khiến phôi mất ổn định.
Các bộ phận khác
- Hệ thống thủy lực: Có nhiệm vụ cung cấp năng lượng cho các cơ cấu trên hệ thống máy tiện CNC, trong đó có hệ thống kẹp phôi và một số cơ cấu chuyển động khác. Tuy nhiên, máy cần đảm bảo được áp suất thuỷ lực được duy trì trong phạm vi phù hợp, vì nếu không đủ áp suất lực kẹp phôi sẽ khiến phôi lỏng lẻo và giảm chất lượng gia công.
- Hệ thống bôi trơn và tưới nguội: Hệ thống bôi trơn đảm nhiệm việc cấp dầu đến các vị trí cần thiết như ray dẫn hướng, vít me và các cơ cấu chuyển động theo thiết kế của máy. Còn hệ thống tưới nguội giúp làm mát vùng cắt, hỗ trợ kéo dài tuổi thọ dao, cải thiện chất lượng bề mặt và cuốn phoi ra khỏi khu vực gia công.
- Băng tải phoi: Có nhiệm vụ thu gom và đưa phoi ra khỏi khu vực gia công, tránh để phoi tích tụ trong buồng máy gây ảnh hưởng đến chất lượng gia công cũng như việc vệ sinh, bảo trì máy.
Lưu ý bảo dưỡng hệ thống máy tiện CNC quan trọng
Bảo dưỡng đúng cách giúp duy trì độ chính xác, hạn chế thời gian dừng máy và phát hiện sớm những dấu hiệu bất thường. Doanh nghiệp nên xây dựng lịch bảo trì dựa trên hướng dẫn của nhà sản xuất và cường độ vận hành thực tế.
- Kiểm tra và vệ sinh máy thường xuyên: Loại bỏ phoi, bụi kim loại và dầu bám tại khu vực gia công, đặc biệt là khu vực băng máy, đài dao và băng tải phoi
- Kiểm tra hệ thống bôi trơn: Theo dõi mức dầu, tình trạng dầu và hoạt động của hệ thống cấp dầu. Không để máy vận hành trong tình trạng thiếu chất bôi trơn
- Kiểm tra dung dịch tưới nguội: Theo dõi nồng độ, mức dung dịch và tình trạng nhiễm bẩn. Dung dịch không phù hợp có thể ảnh hưởng đến dao, chi tiết và hệ thống máy
- Kiểm tra thủy lực: Theo dõi áp suất, mức dầu và các dấu hiệu rò rỉ tại đường ống, van hoặc cụm thủy lực
- Kiểm tra trục chính và mâm cặp: Chú ý tiếng ồn, độ rung, nhiệt độ và tình trạng kẹp phôi. Những thay đổi bất thường cần được kiểm tra trước khi tiếp tục sản xuất
- Kiểm tra đài dao: Đảm bảo cơ cấu định vị và thay dao hoạt động chính xác, các vị trí gá dao được vệ sinh và siết chặt đúng yêu cầu
- Theo dõi độ chính xác gia công: Nếu kích thước chi tiết bắt đầu sai lệch bất thường, cần kiểm tra dao cụ, offset, gá đặt, hệ thống truyền động và tình trạng máy thay vì chỉ điều chỉnh chương trình.
Lưu ý: Việc kiểm tra và bảo dưỡng định kỳ hệ thống máy tiện CNC cần được thực hiện bởi đội ngũ kỹ thuật chuyên nghiệp, đảm bảo đúng quy trình theo khuyến nghị của NSX.

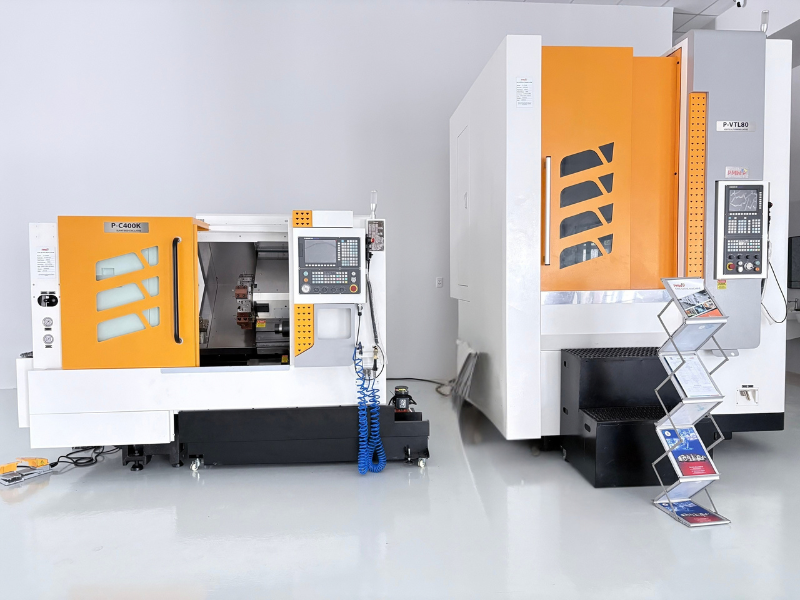

PMW Việt Nam – Địa chỉ cung cấp máy tiện CNC uy tín, chất lượng cao
PMW Việt Nam là thương hiệu máy CNC chất lượng cao, uy tín và được nhiều doanh nghiệp cơ khí chính xác tin dùng. PMW phát triển các dòng máy tiện CNC phục vụ nhiều nhu cầu gia công, từ tiện CNC cơ bản đến các cấu hình tích hợp tiện phay 2in1, trục Y, trục C, trục phụ và tự động hóa. Sự đa dạng về danh mục sản phẩm đáp ứng nhiều nhóm ứng dụng khác nhau trong gia công chi tiết cơ khí chính xác như phụ tùng ô tô, xe máy, linh kiện công nghiệp và sản xuất hàng loạt.
Tại Việt Nam, Tập đoàn Công nghệ TLT là đơn vị phân phối độc quyền thương hiệu máy CNC PMW. Chọn lựa đầu tư máy tiện CNC PMW do TLT cung cấp, Quý khách hàng sẽ được hỗ trợ từ khâu tư vấn lựa chọn cấu hình, lắp đặt, vận hành đến bảo dưỡng và sửa chữa máy.
Đảm bảo đầu tư hợp lý với máy mới 100%, nhập khẩu chính hãng, nguyên tem nguyên kiện. Đặc biệt với chính sách bảo hành lên đến 36 tháng cùng các dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, từ lắp đặt, cân chỉnh cho đến kiểm tra, bảo trì bảo dưỡng theo quy định.
Liên hệ ngay với PMW Việt Nam để được tư vấn chi tiết về hệ thống máy tiện CNC và nhận báo giá máy tiện CNC PMW tốt nhất nhé!
————
