Máy kiểm tra độ nhám bề mặt kim loại là thiết bị chuyên dụng giúp kiểm tra và định lượng các đặc điểm vi mô trên bề mặt của chi tiết kim loại sau gia công. Qua đó, có thể đánh giá chất lượng của chi tiết thành phẩm có đáp ứng yêu cầu kỹ thuật hay không.

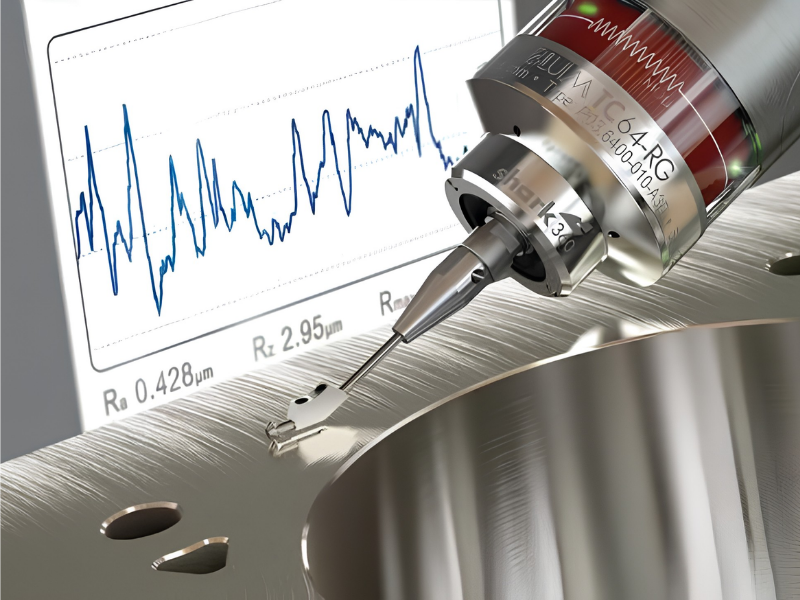

Các thông số kiểm tra độ nhám bề mặt kim loại
Độ nhám bề mặt không chỉ được đánh giá bằng một giá trị duy nhất. Tùy theo từng ứng dụng, máy kiểm tra độ nhám bề mặt kim loại có thể đo được các thông số cơ bản như Ra, Rq, Rz, Rt hoặc các thông số nâng cao khác để phục vụ đánh giá chuyên sâu.
Dựa trên chức năng và yêu cầu kỹ thuật của từng chi tiết để lựa chọn thông số đo trên máy kiểm tra độ nhám bề mặt phù hợp:
- Độ nhám trung bình (Ra): Là thông số phổ biến nhất, phản ánh giá trị trung bình của các sai lệch biên dạng bề mặt so với đường trung bình. Ra thường được sử dụng trong kiểm tra chất lượng gia công thông thường.
- Độ lệch căn bậc hai trung bình (Rq): Tương tự Ra nhưng nhạy hơn với các sai lệch lớn trên bề mặt. Thông số này hữu ích khi cần đánh giá sự thay đổi về hình thái bề mặt sau các quá trình gia công chính xác như mài.
- Chiều cao nhám trung bình (Rz): Phản ánh sự chênh lệch giữa các đỉnh và đáy của biên dạng trong phạm vi đánh giá. Rz có thể bổ sung thông tin mà Ra không thể hiện đầy đủ.
- Chiều cao toàn phần của biên dạng (Rt): Thể hiện khoảng cách lớn nhất giữa điểm cao nhất và thấp nhất trên chiều dài đánh giá. Thông số này đặc biệt hữu ích khi các đỉnh hoặc rãnh bất thường có thể ảnh hưởng đến độ kín, lớp phủ hoặc khả năng làm việc của chi tiết.
- Sa, Sq và các thông số 3D: Được sử dụng khi cần đánh giá về địa hình của bề mặt trên một vùng thay vì chỉ một đường đo. Hầu hết các thông số này sẽ phù hợp với những ứng dụng cần phân tích bề mặt chuyên sâu.
XEM THÊM: Địa chỉ bán máy CNC gia công kim loại giá tốt, chất lượng cao
Công dụng của máy kiểm tra độ nhám bề mặt kim loại
Sử dụng máy kiểm tra độ nhám bề mặt là bước cần thiết để đánh giá chất lượng bề mặt sau các công đoạn gia công trên máy CNC như tiện, phay, mài, đánh bóng hoặc gia công hoàn thiện. Kết quả đo giúp bộ phận QC xác định độ nhám thực tế có nằm trong giới hạn kỹ thuật của bản vẽ hay tiêu chuẩn sản xuất hay không.
- Kiểm soát ma sát và mài mòn: Độ nhám ảnh hưởng trực tiếp đến ma sát giữa các chi tiết chuyển động. Bề mặt quá nhám có thể làm tăng ma sát, phát sinh nhiệt và đẩy nhanh quá trình hao mòn. Ngược lại, một số bề mặt quá nhẵn có thể làm giảm khả năng giữ dầu bôi trơn.
- Kiểm tra bề mặt trước khi xử lý: Máy kiểm tra độ nhám bề mặt được sử dụng để kiểm tra độ nhám trước các công đoạn như sơn, phủ hoặc anodizing. Độ nhám phù hợp giúp lớp phủ bám tốt và duy trì độ ổn định trong quá trình sử dụng.
- Đánh giá và tối ưu quy trình gia công: Trong gia công cơ khí chính xác, kết quả đo Ra, Rz, Rq giúp doanh nghiệp đánh giá chất lượng bề mặt sau gia công. Khi thông số thay đổi bất thường, có thể kiểm tra lại dao cụ, chế độ cắt, độ rung, tình trạng máy hoặc công đoạn hoàn thiện.
- Kiểm tra nhanh tại xưởng: Máy kiểm tra độ nhám bề mặt cầm tay phù hợp với kiểm tra trực tiếp trên dây chuyền, đặc biệt khi chi tiết có kích thước lớn hoặc khó di chuyển.
- Đo kiểm trong phòng QC và R&D: Hệ thống đo để bàn phù hợp với phòng QC, phòng đo lường và R&D, nơi yêu cầu môi trường đo ổn định, độ chính xác và khả năng phân tích dữ liệu cao hơn.

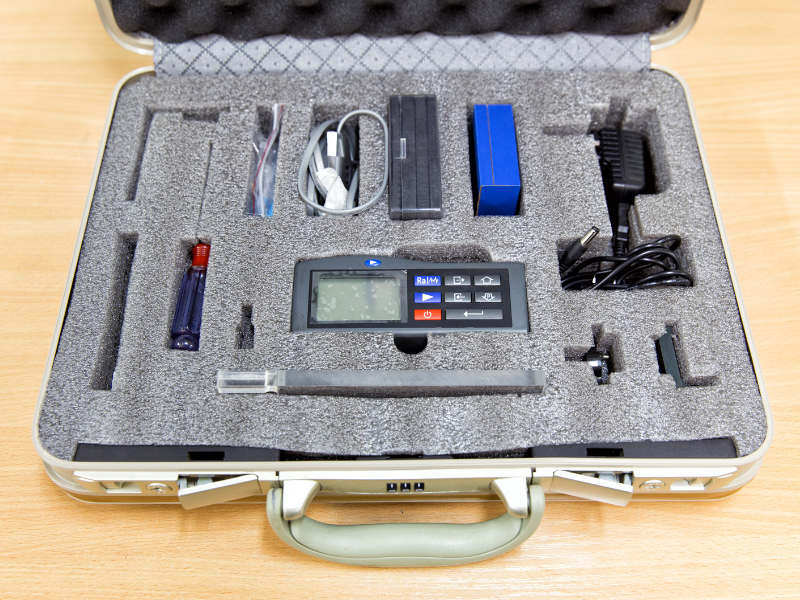

Hướng dẫn chọn lựa máy kiểm tra độ nhám bề mặt kim loại phù hợp
Để lựa chọn thiết bị máy kiểm tra độ nhám bề mặt phù hợp, doanh nghiệp nên xem xét đồng thời yêu cầu đo, hình dạng chi tiết, môi trường sử dụng và mức độ chính xác cần thiết dựa trên yêu cầu gia công thực tế.
- Xác định thông số cần đo: Nếu chỉ kiểm tra độ nhám cơ bản trong gia công CNC, các thông số như Ra, Rq, Rz, Rt có thể đủ để đáp ứng nhu cầu. Nhưng với các ứng dụng chuyên sâu, nên lựa chọn thiết bị hỗ trợ thêm các thông số 3D hoặc nhóm thông số chức năng.
- Chọn phương pháp đo: Đầu dò tiếp xúc dạng stylus là lựa chọn phổ biến trong gia công kim loại nhờ khả năng đo trực tiếp và phù hợp với nhiều bề mặt cứng. Còn phương pháp quang học không tiếp xúc chủ yếu dùng cho các bề mặt dễ bị ảnh hưởng bởi đầu dò hoặc cần phân tích theo hướng 3D.
- Cân nhắc chọn loại máy cầm tay hoặc máy để bàn: Máy cầm tay phù hợp với kiểm tra tại dây chuyền, chi tiết lớn hoặc cần đo nhanh. Máy kiểm tra độ nhám bề mặt để bàn phù hợp với phòng QC/R&D, nơi ưu tiên độ ổn định và khả năng phân tích chuyên sâu.
- Kiểm tra khả năng tiếp cận bề mặt: Với lỗ nhỏ, rãnh sâu, ren, bánh răng hoặc bề mặt cong, cần lựa chọn đầu dò có hình dạng và kích thước phù hợp. Còn nếu dùng các hệ thống không dùng đế trượt thì nên áp dụng cho những nhu cầu kiểm tra dạng hình học phức tạp.
- Quan tâm đến khả năng lưu trữ và xuất dữ liệu: Thiết bị có USB, RS232 hoặc khả năng kết nối máy tính sẽ thuận tiện hơn cho việc lưu kết quả, lập báo cáo và theo dõi dữ liệu QC/SPC.
- Kiểm tra tiêu chuẩn và hiệu chuẩn: Máy kiểm tra độ nhám bề mặt cần đáp ứng các tiêu chuẩn đo lường phù hợp với yêu cầu sản xuất. Đồng thời, nên kiểm tra định kỳ bằng mẫu chuẩn độ nhám để đảm bảo kết quả đo ổn định. Đầu dò tiếp xúc cũng cần được theo dõi tình trạng hao mòn vì đầu kim bị mòn có thể làm sai lệch kết quả.
- Đánh giá điều kiện môi trường: Rung động từ máy móc xung quanh, nhiệt độ và tình trạng bề mặt đều có thể ảnh hưởng đến phép đo. Trước khi kiểm tra, chi tiết cần được làm sạch dầu, dung dịch cắt gọt, bụi kim loại và các tạp chất có thể tạo ra sai số.
Việc lựa chọn máy kiểm tra độ nhám bề mặt nên dựa vào yêu cầu kỹ thuật của chi tiết và quy trình kiểm soát chất lượng, thay vì chỉ dựa vào số lượng thông số mà thiết bị có thể đo. Với các xưởng gia công CNC cần kiểm tra nhanh trên máy, nên ưu tiên chọn máy kiểm tra độ nhám bề mặt dạng cầm tay, còn nếu dùng cho phòng QC hoặc R&D có thể cân nhắc hệ thống để bàn có khả năng phân tích chuyên sâu hơn.
————
