Máy tiện CNC băng nghiêng là dòng máy được rất nhiều doanh nghiệp gia công cơ khí chính xác tại Việt Nam tin dùng. Với đặc điểm thiết kế giường máy nằm nghiêng, đáp ứng khả năng thoát phoi tốt và gia công ổn định. Cùng PMW Việt Nam tìm hiểu chi tiết hơn về dòng máy này nhé!
Máy tiện CNC băng nghiêng là gì?
Máy tiện CNC băng nghiêng là máy tiện CNC có thiết kế đặc biệt, sử dụng kết cấu thân máy với mặt băng dẫn hướng được thiết kế nghiêng so với phương ngang. Góc nghiêng phổ biến có thể khác nhau tùy thiết kế của từng nhà sản xuất, chẳng hạn như 30 độ, 45 độ…
Thiết kế này tạo ra sự khác biệt đáng kể trong cách bố trí cụm trục, ổ dao, mâm cặp và vùng gia công. Phôi được kẹp trên mâm cặp và quay quanh trục chính, trong khi dao cắt được điều khiển theo chương trình CNC để thực hiện các chuyển động cần thiết.
Trong quá trình gia công, máy có thể thực hiện được rất nhiều nguyên công như tiện ngoài, tiện trong, tiện mặt đầu, tiện côn, tiện ren, khoan, khoét, dao, tiện rãnh, tiện cắt đứt và nhiều dạng gia công chi tiết dạng tròn xoay theo chương trình.
Tùy cấu hình, một số máy còn có thể tích hợp trục C, trục Y, dao động lực hoặc ụ động, mở rộng khả năng gia công nhiều nguyên công trên cùng một thiết bị. Điểm đặc trưng của dòng máy này nằm ở kết cấu băng nghiêng, qua đó ảnh hưởng trực tiếp đến khả năng thoát phoi, độ cứng vững và cách bố trí không gian gia công.
HOT: LIST MÁY TIỆN CNC GIƯỜNG NGHIÊNG THƯƠNG HIỆU PMW CHẤT LƯỢNG CAO, GIÁ TỐT
Đặc điểm cấu tạo máy tiện CNC băng nghiêng
Đối với máy tiện CNC băng nghiêng, phần cấu tạo sẽ có điểm đặc trưng chính là hệ thống bàn máy nằm nghiêng, kết hợp với nhiều cụm cơ khí và hệ thống điều khiển phối hợp với nhau để thực hiện quá trình gia công tự động.

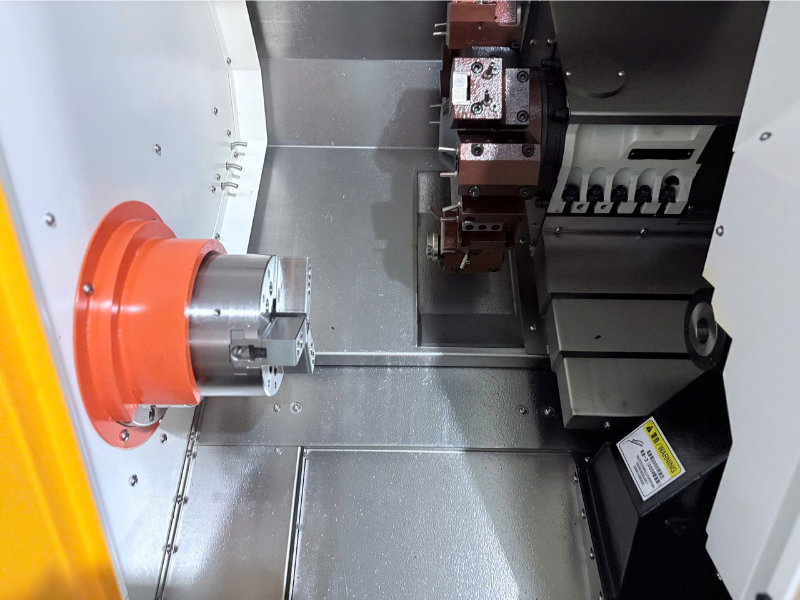

Thân máy và băng dẫn hướng nghiêng
Với thiết kế phần băng máy nghiêng sẽ giúp bố trí các cụm chuyển động theo cấu trúc phù hợp với vùng gia công. Đặc biệt, kết cấu thân máy có độ cứng vững cao giúp hạn chế biến dạng và rung động trong quá trình cắt.
Trục chính
Trục chính có nhiệm vụ tạo chuyển động quay cho phôi thông qua mâm cặp hoặc cơ cấu kẹp phôi. Phần thông số trục chính cần được cân nhắc chọn lựa dựa trên đường kính phôi, loại vật liệu, dao cắt và chế độ gia công thực tế.
Mâm cặp
Mâm cặp có nhiệm vụ kẹp giữ phôi trong quá trình gia công. Với máy tiện CNC, mâm cặp thủy lực thường được sử dụng để tăng tốc độ gá đặt và đảm bảo lực kẹp ổn định. Tùy yêu cầu sản xuất, máy có thể sử dụng mâm cặp 6″, 8″, 10″, 12″ hoặc kích thước khác.
Ổ dao
Ổ dao là hệ thống cụm dao dùng để chứa các loại dao được sử dụng trong quá trình gia công. Ổ dao cũng được tích hợp hệ thống thay dao tự động để chuyển đổi dao tuỳ theo chương trình gia công.
Hệ thống dẫn hướng và vít me
Các trục chuyển động của máy sử dụng hệ thống dẫn hướng kết hợp với vít me bi hoặc các cơ cấu truyền động tương ứng. Độ chính xác của hệ thống này ảnh hưởng trực tiếp đến khả năng định vị dao và duy trì kích thước trong quá trình gia công.
Hệ điều khiển CNC
Bộ điều khiển là trung tâm tiếp nhận chương trình và điều khiển chuyển động của máy, đảm nhiệm việc phối hợp chuyển động trục, tốc độ trục chính, lượng chạy dao, thay dao và các chức năng phụ trợ.
Tùy thương hiệu và cấu hình, máy có thể sử dụng các hệ điều khiển như Fanuc, Mitsubishi, Siemens hoặc hệ điều khiển khác.
Hệ thống làm mát và thu gom phoi
Dung dịch làm mát giúp kiểm soát nhiệt trong quá trình cắt, hỗ trợ bôi trơn và cuốn phoi ra khỏi vùng gia công. Với máy băng nghiêng, thiết kế vùng gia công có thể hỗ trợ phoi di chuyển xuống khu vực thu gom thuận lợi hơn.
Nguyên lý hoạt động của máy tiện CNC băng nghiêng
Nguyên lý gia công cơ bản của máy tiện CNC băng nghiêng tương tự các loại máy tiện CNC khác: phôi quay, dao thực hiện chuyển động cắt theo các trục được điều khiển bằng chương trình CNC.
Với các bước cơ bản sau:
- Bước 1: Chuẩn bị chương trình CNC dựa trên bản vẽ chi tiết, vật liệu và quy trình công nghệ. Chương trình xác định tọa độ, tốc độ trục chính, lượng chạy dao, thứ tự dao và các lệnh phụ trợ.
- Bước 2: Gá đặt phôi trên mâm cặp hoặc cơ cấu gá phù hợp. Với chi tiết dài, có thể sử dụng ụ động hoặc các thiết bị hỗ trợ khác để tăng độ ổn định.
- Bước 3: Thiết lập dao và offset với thông số hình học phù hợp với từng nhu cầu gia công.
- Bước 4: Trục chính quay và dao bắt đầu thực hiện gia công. Tuỳ theo từng chương trình mà máy sẽ lần lượt thực hiện tiện mặt đầu, tiện đường kính ngoài, tiện trong, tiện rãnh, tiện ren hoặc các nguyên công khác.
- Bước 5: Máy sẽ liên tục làm mát và thoát phoi trong suốt quá trình cắt, đảm bảo giảm nhiệt tại vùng cắt và tránh để phoi ảnh hưởng đến chất lượng gia công.
- Bước 6: Kiểm tra lại kích thước chi tiết sau khi gia công bằng các thiết bị đo kiểm phù hợp, đảm bảo không có phát sinh các sai lệch về kích thước hoặc chất lượng chi tiết.
Ứng dụng của máy tiện CNC băng nghiêng trong sản xuất thực tế

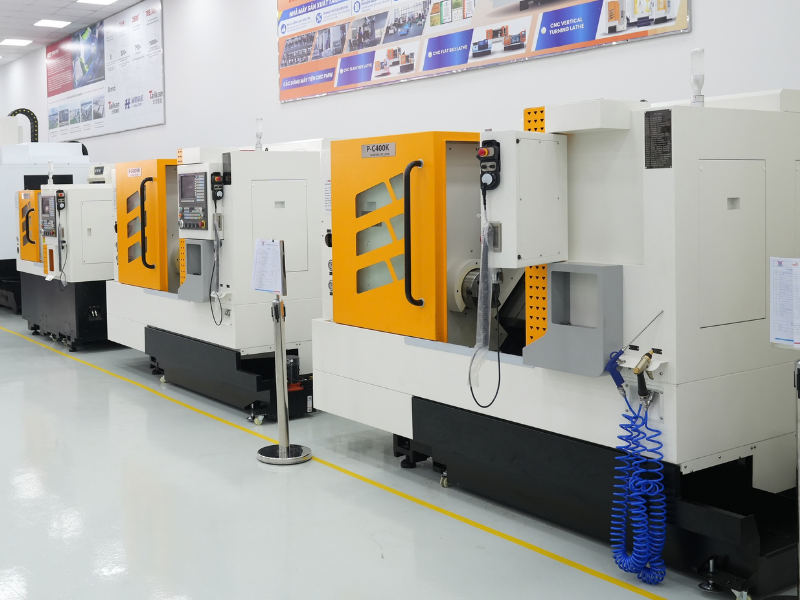

Với sự phát triển của sản xuất hàng loạt và yêu cầu ngày càng cao về độ chính xác, máy tiện CNC băng nghiêng được ứng dụng trong nhiều lĩnh vực như cơ khí chính xác, linh kiện ô tô – xe máy, điện tử, thủy lực, thiết bị công nghiệp và gia công chi tiết dạng tròn xoay.
- Gia công linh kiện ô tô, xe máy: Chẳng hạn như các chi tiết như trục, bạc, chốt, khớp nối, chi tiết truyền động…
- Gia công linh kiện thủy lực và khí nén: Các chi tiết như thân van, piston, bạc, đầu nối…
- Gia công chi tiết cơ khí chính xác: Máy được sử dụng trong sản xuất các loại trục, bạc, vòng, chốt, mặt bích nhỏ và nhiều chi tiết có biên dạng tròn xoay
TOP 5 máy tiện CNC băng nghiêng PMW best seller, giá tốt
Thương hiệu PMW cung cấp nhiều cấu hình máy tiện CNC băng nghiêng phục vụ các nhu cầu gia công khác nhau. Khi lựa chọn máy, doanh nghiệp nên ưu tiên đối chiếu thông số với chi tiết thực tế thay vì chỉ dựa vào giá bán hoặc công suất máy.

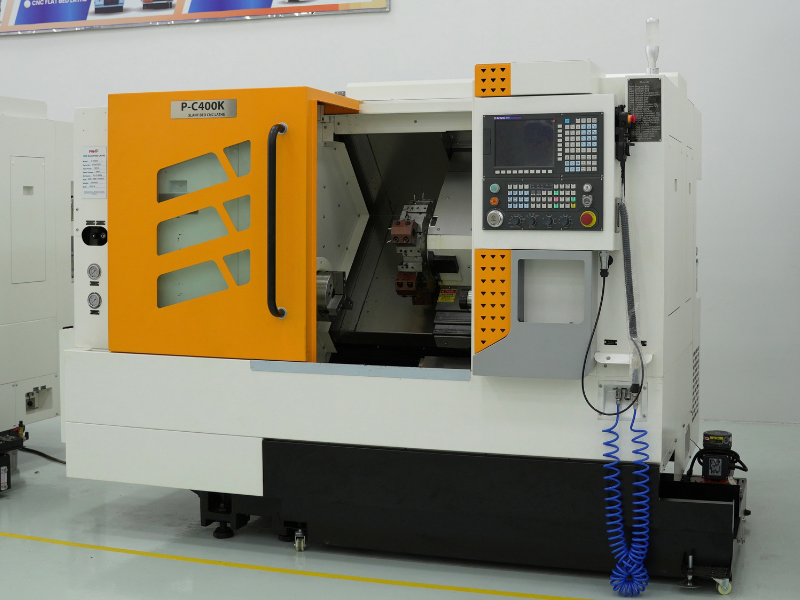

1. Máy tiện CNC PMW P-C400K
PMW P-C400K là một trong những dòng máy tiện CNC băng nghiêng 45 độ của PMW được rất nhiều doanh nghiệp gia công cơ khí chính xác tại Việt Nam tin dùng. 45°. Lý tưởng cho các nhu cầu gia công cắt nặng, phôi tấm nhưng yêu cầu độ chính xác cao.
Thông số máy:
- Hành trình trục X/Z: 200/500mm
- Tốc độ trục chính: 3.00rpm
- Hệ điều hành: GSK 988TA
- Số dao: 12

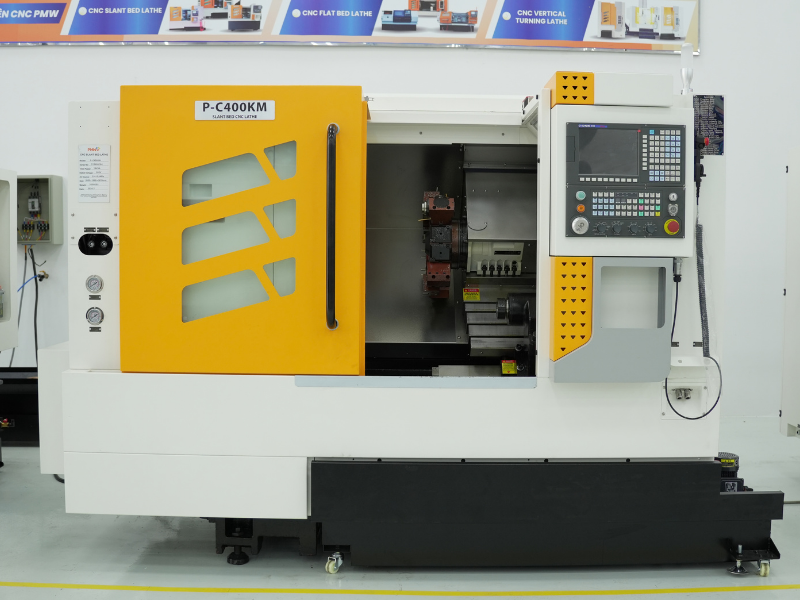

2. Máy tiện CNC PMW P-C400KM
P-C400KM là phiên bản nâng cấp của P-C400K. Máy sở hữu các tính năng hoàn hảo của một chiếc máy tiện và tích hợp thêm trục phay linh hoạt, giúp doanh nghiệp rút ngắn quy trình, giảm số lần gá đặt và tăng độ chính xác tổng thể.
Thông số máy:
- Hành trình trục X/Z: 150 X 400 mm
- Tốc độ trục chính: 50-3000 vòng/phút
- Chống tâm: 80mm
- Độ dài gia công tối đa: 340mm

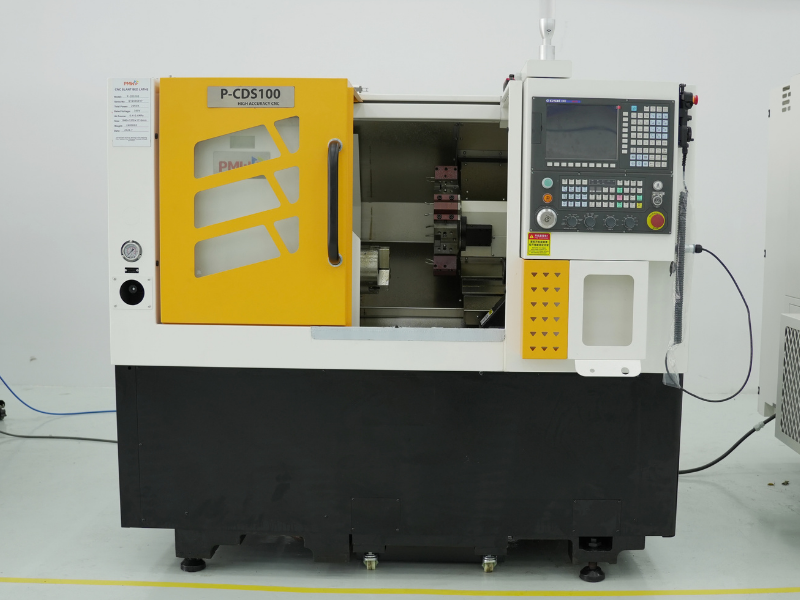

3. Máy tiện CNC PMW P-CDS100
Là một trong những model máy tiện CNC băng nghiêng bán chạy tại thị trường Việt Nam, P-CDS100 sở hữu những ưu điểm nổi trội về khả năng gia công tốc độ cao, chuẩn xác mà lại nhỏ gọn, tối ưu chi phí đầu tư.
Model này là giải pháp lý tưởng cho các nhu cầu gia công hàng loạt các chi tiết tiện trong các ngành phụ tùng ô tô, linh kiện điện tử, kỹ thuật…
Thông số máy:
- Hành trình trục X/Z: 155/285 mm
- Tốc độ trục chính: 50-5000rpm
- Đường kính xoay tối đa: Φ450 mm
- Độ dài gia công tối đa: 360 mm
- Mâm cặp thuỷ lực: 6inch
- Số dao: 12 dao

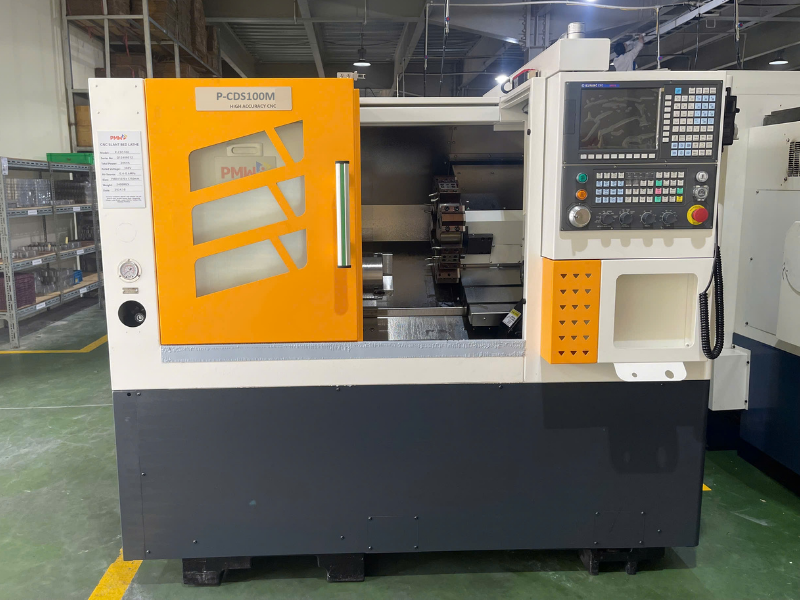

4. Máy tiện CNC PMW P-CDS100M
PMW P-CSD100M là một trong những model máy tiện CNC tích hợp phay được đánh giá cao nhờ thiết kế mạnh mẽ, vận hành ổn định và phù hợp với nhiều ứng dụng gia công chi tiết trong ngành cơ khí. Máy có kết cấu chắc chắn, khung máy và bệ đỡ cứng vững, các bộ phận điều khiển, cửa và bảng điều khiển được bố trí khoa học, thuận tiện dễ vận hành.
Thông số máy:
- Hành trình trục X/Z: 155/285 mm
- Tốc độ trục chính: 50-5000rpm
- Đường kính xoay tối đa: Φ450 mm
- Độ dài gia công tối đa: 360 mm
- Mâm cặp thuỷ lực: 6inch
- Số dao: 12 dao
5. Máy tiện CNC PMW P-100MSY
PMW P-100MSY là một trong những model máy tiện CNC băng nghiêng hiện đại và được nhiều doanh nghiệp tin dùng. Với thiết kế kết cấu máy có độ cứng vững cao, hạn chế tối đa rung lắc và đảm bảo độ chuẩn xác khi gia công. Đặc biệt, máy được tích hợp trục Y + trục sub đem lại khả năng gia công đa nhiệm vượt trội
Thông số máy:
- Đường kính gia công tối đa: Φ260mm
- Đường kính lỗ thông tối đa: Φ240mm
- Hành trình trục X/Y/Z: 125/±40/360mm
- Tốc độ trục chính: 50-5000Rpm
- Mâm cặp thuỷ lực: 6 inch
PMW Việt Nam – Thương hiệu máy tiện CNC băng nghiêng chính hãng, uy tín
PMW Việt Nam định hướng cung cấp các giải pháp CNC hiện đại, phù hợp với thực tế sản xuất trong nước. Các dòng máy được thiết kế tối ưu cho gia công CNC 5 trục đồng thời, dễ vận hành và dễ bảo trì.
Không chỉ cung cấp máy, PMW Việt Nam còn hỗ trợ tư vấn giải pháp, đào tạo vận hành và chuyển giao công nghệ gia công CNC 5 trục đồng thời. Sự đồng hành này giúp doanh nghiệp khai thác tối đa hiệu suất máy ngay từ giai đoạn đầu. Không chỉ tối ưu chi phí đầu tư dài hạn, mà còn giúp doanh nghiệp duy trì phát triển bền vững.
Chọn lựa sử dụng các sản phẩm của PMW Việt Nam, chúng tôi cam kết:
- Sản phẩm chất lượng cao, có đầy đủ giấy tờ nguồn gốc xuất xứ, đảm bảo đạt tiêu chuẩn quốc tế
- Hỗ trợ dịch vụ kỹ thuật chuyên nghiệp, đào tạo và hướng dẫn sử dụng vận hành
- Cung cấp các giải pháp đồng bộ từ chính hãng PMW, giúp doanh nghiệp tối ưu chi phí đầu tư
- Kho linh kiện, phụ kiện có sẵn, giúp rút ngắn thời gian sửa chữa, sẵn có, rút ngắn thời gian bảo trì
- Đội ngũ kỹ sư có nhiều năm kinh nghiệm, am hiểu sâu về máy CNC cũng như những điểm đặc thù về ngành sản xuất tại Việt Nam.
Liên hệ ngay với chúng tôi để được tư vấn và báo giá máy tiện CNC băng nghiêng PMW tốt nhất.
————
