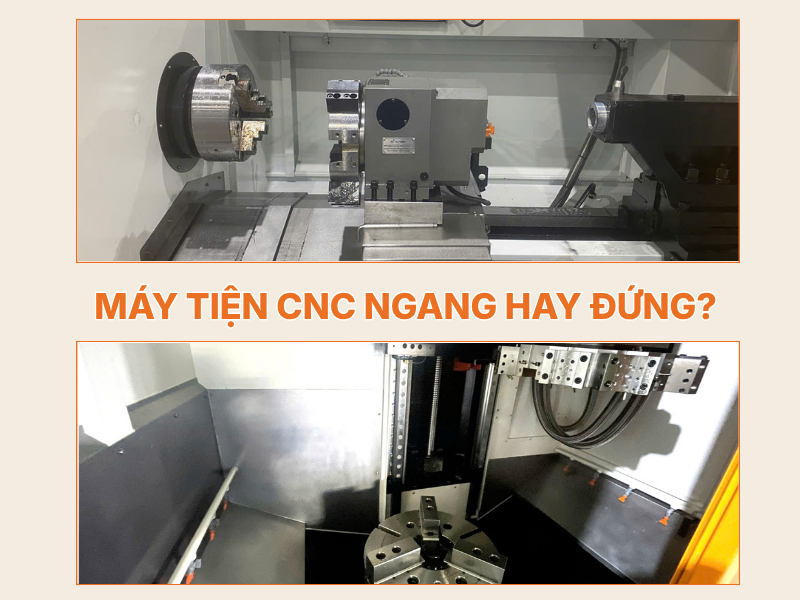

Trong gia công cơ khí chính xác, đặc biệt là với các chi tiết có kích thước lớn, trọng lượng nặng và yêu cầu cắt gọt mạnh, ổn định bắt buộc phải chọn máy CNC phù hợp. Trong đó, hai dòng máy có khả năng đáp ứng tốt nhu cầu này chính là máy tiện CNC ngang và máy tiện CNC đứng.
Cùng PMW Việt Nam tìm hiểu sâu hơn về từng dòng máy và cách lựa chọn phù hợp nhất với từng nhu cầu gia công thực tế nhé!
Máy tiện CNC đứng là gì?
Máy tiện CNC đứng là loại máy có trục chính bố trí theo phương thẳng đứng, trong đó phôi được đặt trên bàn máy hoặc mâm cặp quay. Với kết cấu này, trọng lượng của phôi được phân bổ trực tiếp xuống bàn máy, tạo điều kiện thuận lợi cho việc gá đặt các chi tiết có đường kính lớn và trọng lượng cao.
Chính nhờ thiết kế đặc biệt của máy tiện CNC đứng giúp máy có thể dễ dàng gia công các chi tiết có dạng đĩa, vòng hoặc trục ngắn, trong đó đường kính lớn hơn đáng kể so với chiều dài theo phương trục.
Đặc biệt, đối với các chi tiết hạng nặng có dạng đĩa hoặc trục ngắn như: các chi tiết mặt bích lớn, đĩa phanh, bánh răng vòng, thân van, moay-ơ, vỏ bơm, vỏ động cơ và một số chi tiết dùng trong ngành năng lượng gió. Khi được đặt trên bàn máy của máy tiện đứng, phôi được nâng đỡ bởi chính kết cấu máy và trọng lực, giúp giảm yêu cầu đối với các thiết bị chống đỡ phức tạp, đồng thời hạn chế nguy cơ biến dạng do phần phôi nhô ra quá nhiều.
Model nổi bật:

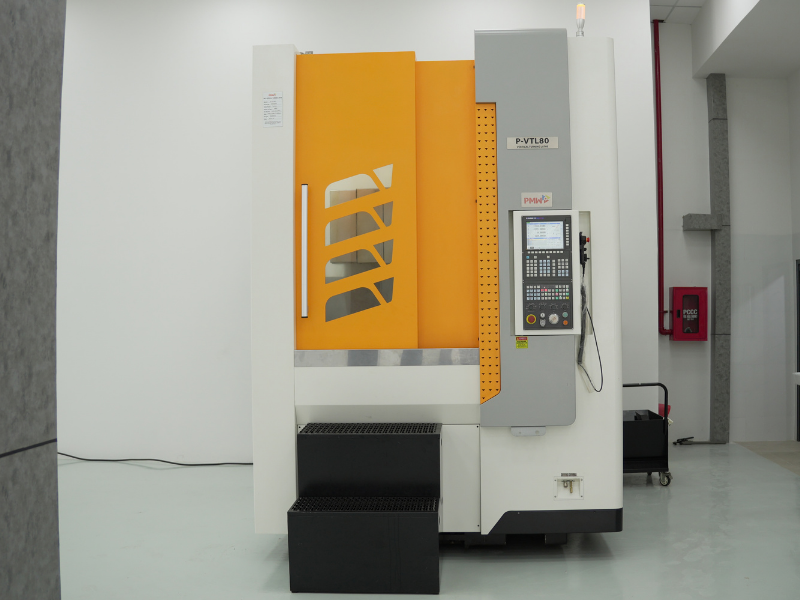

Một trong những dòng máy tiện CNC đứng nổi bật của thương hiệu PMW chính là model P-VTL80. Đây là giải pháp tối ưu cho các nhu cầu gia công chi tiết dạng đĩa lớn, trọng lượng nặng và trục ngắn. Khi phôi được gá đặt nằm trên bàn xoay, với kết cấu trục chính đứng giúp tạo ra độ ổn định khi gia công các chi tiết có đường kính và trọng lượng lớn.
Thông số kỹ thuật:
| Thông số | VTC80 |
|---|---|
| Đường kính gia công tối đa | 800 mm |
| Chiều cao gia công tối đa | 650 mm |
| Mâm cặp thủy lực | 21 inch |
| Tốc độ trục chính | 50–1.200 vòng/phút |
| Mô-men xoắn trục chính | 800 N·m |
| Công suất động cơ trục chính | 22 kW |
| Tốc độ chạy dao nhanh X/Z | 25 m/phút |
| Kiểu dẫn hướng | Ray dẫn hướng tuyến tính con lăn |
| Ổ dao | 5 vị trí dạng đứng |
| Khối lượng máy | 9.400 kg |
Máy tiện CNC ngang là gì?
Khác với máy tiện đứng, máy tiện CNC ngang có trục chính được bố trí theo phương ngang. Phôi thường được kẹp trên mâm cặp và có thể được hỗ trợ ở đầu còn lại bằng ụ động hoặc các thiết bị chống tâm, lunet tùy theo chiều dài và đặc điểm chi tiết. Kết cấu này đặc biệt phù hợp với các chi tiết dạng trục dài, thanh dài hoặc chi tiết có tỷ lệ chiều dài trên đường kính lớn.
Với những chi tiết như trục truyền động, trục con lăn, ống xi lanh thủy lực, trục chính tuabin gió, trục máy móc công nghiệp và các chi tiết dạng thanh dài… Khi được đặt theo phương ngang sẽ giúp các bộ phận như mâm cặp, ụ động dễ vận hành, tạo các điểm tựa cần thiết dọc theo chiều dài chi tiết.
Lúc này, phôi được hỗ trợ đỡ ở cả 2 đầu, giúp giảm lực tác động lên chi tiết và giảm thiểu rung động cũng như nguy cơ biến dạng trong quá trình cắt gọt.
Model nổi bật:

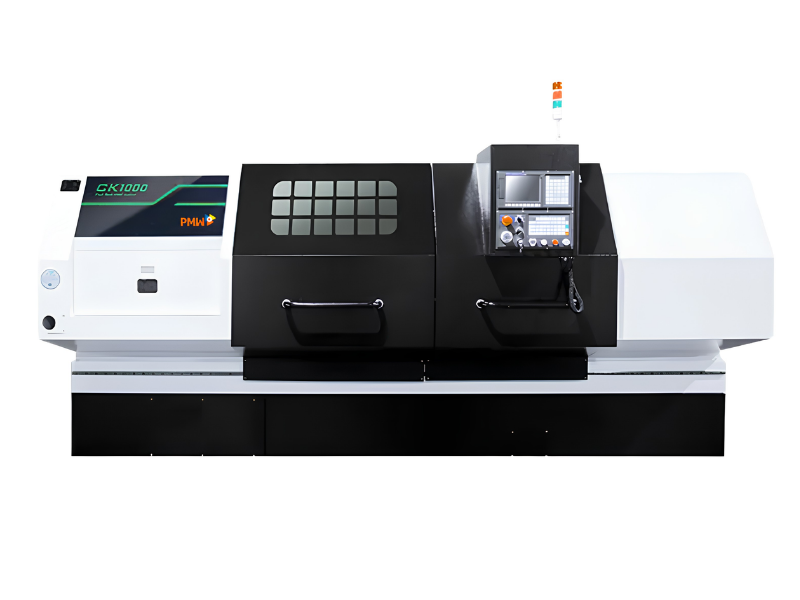

P-CK1000 là một trong những model máy tiện CNC ngang được thiết kế tối ưu cho các nhu cầu gia công chi tiết trục dài, kích thước lớn và gia công hạng nặng. Với phần thân máy nguyên khối kết hợp với hệ thống dẫn hướng dạng hộp giúp tăng độ ổn định khi máy chịu lực tác động lớn, đặc biệt trong các nguyên công gia công có phần phôi nhô dài. Kết cấu này cũng hỗ trợ khả năng chống rung và ổn định nhiệt trong quá trình gia công.
Thông số kỹ thuật:
| Thông số | CK1000 |
|---|---|
| Đường kính gia công tối đa | Ø850 mm |
| Chiều dài gia công tối đa | 1.500 mm |
| Mô-men xoắn trục chính | 5.000 N·m |
| Kích thước mâm cặp | 25 inch |
| Kết cấu dẫn hướng | Dẫn hướng dạng hộp + thân máy nguyên khối |
| Chi tiết điển hình | Mặt bích lớn, trục dài, trục chính tuabin gió, vỏ ổ trục hạng nặng |
HOT: LIST MÁY TIỆN CNC PMW BEST SELLER, GIÁ TỐT ĐƯỢC NHIỀU DOANH NGHIỆP TIN DÙNG
Máy tiện CNC ngang và máy tiện CNC đứng: Loại nào cắt nặng tốt hơn?
Nếu chỉ xét riêng khả năng tận dụng công suất trục chính cho gia công nặng, máy tiện CNC đứng có một lợi thế nhất định khi gia công chi tiết lớn, đường kính lớn nhưng chiều dài tương đối ngắn. Nguyên nhân nằm ở phương pháp gá đặt, khi phôi được đặt trực tiếp trên bàn máy, trọng lượng của phôi được kết cấu máy hỗ trợ. Hệ thống gá không phải chống lại mô-men gây võng do trọng lượng phôi như trong một số trường hợp gia công phôi dài trên máy tiện ngang.
Trong khi đó, đối với máy tiện ngang, đặc biệt khi gia công trục dài và mảnh, lực cắt theo phương hướng kính có thể gây uốn hoặc biến dạng phôi. Nếu tỷ lệ chiều dài/đường kính lớn, hiện tượng rung hoặc võng có thể xuất hiện trước khi trục chính vận hành hết công suất.
Tuy nhiên, điều này không có nghĩa là máy tiện ngang sẽ có khả năng cắt nặng kém hơn máy tiện đứng. Xét về công năng, máy tiện ngang vẫn có thể gia công hiệu quả các vật liệu khó cắt và chi tiết nặng khi hình dạng phôi phù hợp với kết cấu máy.
Để đưa ra sự lựa chọn phù hợp nhất, chỉ cần nhớ rằng:
- Đối với các chi tiết lớn, nặng, dạng đĩa hoặc trục ngắn thì nên chọn máy tiện CNC đứng.
- Đối với các chi tiết dạng trục dài, tỷ lệ chiều dài/đường kính lớn thì nên chọn máy tiện ngang có lợi thế về khả năng đỡ và độ ổn định.
Ứng dụng của máy tiện CNC đứng và máy tiện CNC ngang
Cả máy tiện CNC đứng và máy tiện CNC ngang đều có những ứng dụng riêng trong lĩnh vực gia công cơ khí chính xác, bao gồm cả các ngành cần gia công chi tiết có đường kính lớn, chiều dài tương đối ngắn và trọng lượng cao.
Ứng dụng của máy tiện CNC đứng
Một số ứng dụng phổ biến gồm:

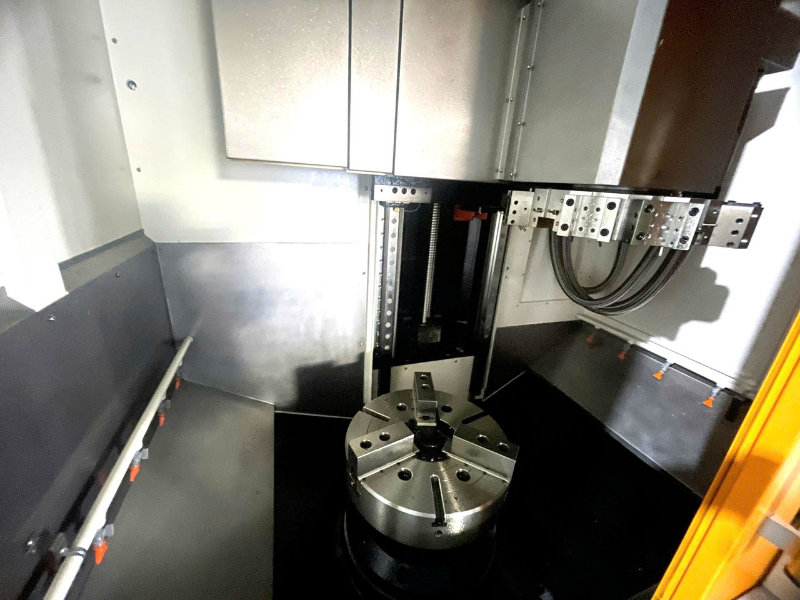

- Ngành ô tô: Máy có thể được sử dụng để gia công các chi tiết như moay-ơ bánh xe, đĩa phanh, đĩa ly hợp và một số chi tiết dạng vòng và thân có đường kính lớn.
- Ngành bơm và động cơ: Các chi tiết như nắp đầu, moay-ơ cánh bơm và một số dạng vỏ có kích thước lớn có thể được gia công trên máy tiện đứng.
- Ngành thủy lực: Các chi tiết dạng thân, mặt đầu hoặc chi tiết có đường kính lớn cũng là nhóm ứng dụng phù hợp.
- Ngành năng lượng: Các chi tiết lớn như moay-ơ tuabin gió hoặc các chi tiết dạng đĩa trong hệ thống năng lượng có thể tận dụng ưu điểm về khả năng gá đặt của máy tiện đứng.
Nhờ khả năng định vị và gá đặt ổn định, máy tiện đứng cũng phù hợp với những dây chuyền sản xuất có sản lượng lặp lại từ trung bình đến lớn.
Ứng dụng của máy tiện CNC ngang

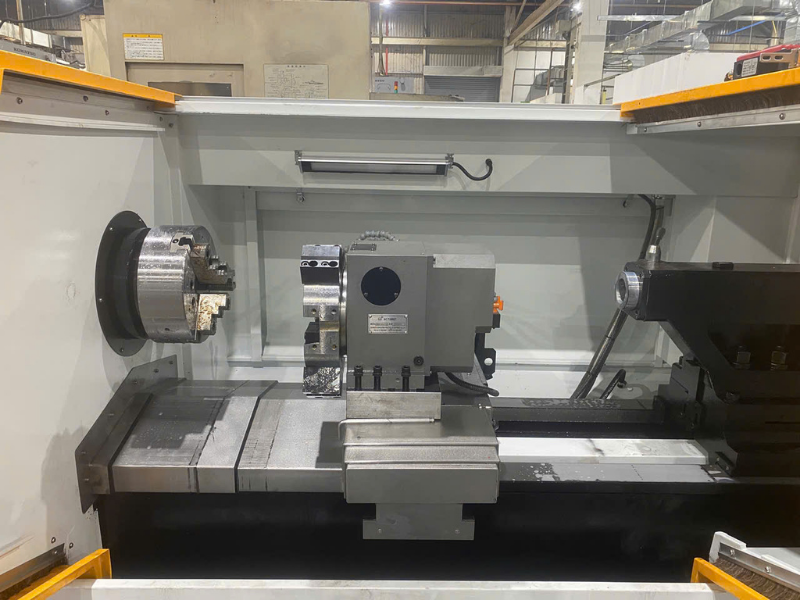

Máy tiện CNC ngang thường được lựa chọn cho các chi tiết có chiều dài lớn hoặc cần nhiều điểm hỗ trợ trong quá trình gia công. Các nhóm ứng dụng tiêu biểu gồm:
- Van công nghiệp
- Mặt bích
- Hộp số
- Trục truyền động
- Trục chân vịt tàu biển
- Trục chính tuabin gió
- Trục máy móc khai thác mỏ
- Các chi tiết dạng trục dài và nặng.
Đối với những chi tiết này, ụ động và lunet có thể đóng vai trò quan trọng trong việc tăng độ cứng vững, hạn chế rung và duy trì độ chính xác trên toàn bộ chiều dài gia công.
So sánh máy tiện CNC ngang và máy tiện CNC đứng
| Tiêu chí | Máy tiện CNC đứng | Máy tiện CNC ngang |
|---|---|---|
| Hướng trục chính | Thẳng đứng | Nằm ngang |
| Phôi điển hình | Đĩa, vòng, trục ngắn | Trục dài, thanh, chi tiết dạng ống |
| Chi tiết đường kính lớn | Phù hợp | Có thể phù hợp tùy cấu hình |
| Chi tiết dài | Hạn chế hơn | Phù hợp |
| Gá đặt phôi nặng | Tận dụng trọng lực | Cần mâm cặp, ụ động/lunet tùy trường hợp |
| Khả năng hỗ trợ trục dài | Hạn chế | Tốt |
| Gia công chi tiết dạng đĩa | Phù hợp | Có thể thực hiện |
| Gia công trục dài | Không phải lựa chọn tối ưu | Phù hợp |
| Gia công hạng nặng | Có lợi thế với chi tiết lớn, ngắn | Có lợi thế với chi tiết dài, cần chống đỡ |
Chính vì vậy, để đưa ra sự lựa chọn máy tiện CNC ngang hay máy tiện CNC đứng, doanh nghiệp cần cân nhắc kỹ lưỡng dựa trên nhiều yếu tố. Không nên chỉ đơn thuần dựa vào công suất trục chính hoặc đường kính gia công tối đa, mà phải cân nhắc dựa trên hình dạng và tỷ lệ kích thước của chi tiết.
Những yếu tố cần lưu ý khi chuyển từ máy tiện đứng sang máy tiện ngang
Khi thay đổi từ máy tiện đứng sang máy tiện ngang, doanh nghiệp không chỉ thay đổi hướng đặt phôi mà còn phải điều chỉnh phương án gá đặt và quy trình gia công.
- Với máy tiện đứng: trọng lực hỗ trợ quá trình định vị phôi trên bàn máy
- Với máy tiện ngang: đòi hỏi phải tính toán chính xác lực kẹp mâm cặp, lực ép của ụ động và vị trí sử dụng lunet nếu chi tiết có chiều dài lớn
Bên cạnh đó, hệ tọa độ, đường chạy dao và phương án chống rung cũng cần được thiết lập phù hợp với kết cấu máy mới. Người vận hành cũng cần có thời gian thích nghi với phương pháp gá đặt và quy trình gia công khác nhau.
Máy tiện CNC ngang và máy tiện CNC đứng đều có khả năng thực hiện gia công hạng nặng, nhưng thế mạnh của mỗi loại nằm ở nhóm hình dạng chi tiết khác nhau. Nhưng trong gia công sản xuất thực tế thì:
- Máy tiện CNC đứng sẽ phù hợp với các chi tiết có đường kính lớn, trọng lượng cao, dạng đĩa hoặc trục ngắn. Kết cấu bàn máy và khả năng tận dụng trọng lực giúp tăng độ ổn định khi gá đặt và gia công.
- Máy tiện CNC ngang phù hợp hơn với các chi tiết dạng trục dài, thanh dài hoặc chi tiết có tỷ lệ chiều dài/đường kính lớn. Mâm cặp kết hợp với ụ động và lunet giúp tăng khả năng hỗ trợ phôi, hạn chế biến dạng và rung động trong quá trình gia công.
Vì vậy, khi lựa chọn máy tiện CNC cho chi tiết nặng, doanh nghiệp nên đánh giá đồng thời kích thước phôi, hình dạng, trọng lượng, chiều dài, vật liệu, phương án gá đặt và yêu cầu gia công thay vì chỉ tập trung vào một thông số riêng lẻ để đảm bảo hiệu suất gia công tối ưu nhất.
Trên đây là một số thông tin chi tiết về máy tiện CNC ngang và máy tiện CNC đứng. Hi vọng những thông tin này sẽ giúp ích cho Quý doanh nghiệp đang cân nhắc đầu tư máy phục vụ sản xuất. Liên hệ ngay với PMW Việt Nam để được tư vấn và báo giá máy tiện CNC PMW tốt nhất nhé!
————
